Drone

Do Google Earth ao mapeamento completo com drone

Da análise inicial do terreno ao processamento final dos dados — veja o passo a passo completo de um levantamento aéreo, do planejamento de voo à ortofoto com resolução centimétrica.

Ficha técnica

Como a RMK contribuiu

Categoria Drone

Entregáveis Nuvem de pontos, modelo 3D, MDE, curvas de nível e ortofoto centimétrica

Aplicação Micro barragens contra erosão e terraceamento agrícola

O projeto

Do reconhecimento remoto à ortofoto final

Seis etapas transformam uma análise inicial no Google Earth em dados prontos para projeto — nuvem de pontos, modelo 3D, modelo digital de elevação, curvas de nível e ortofoto.

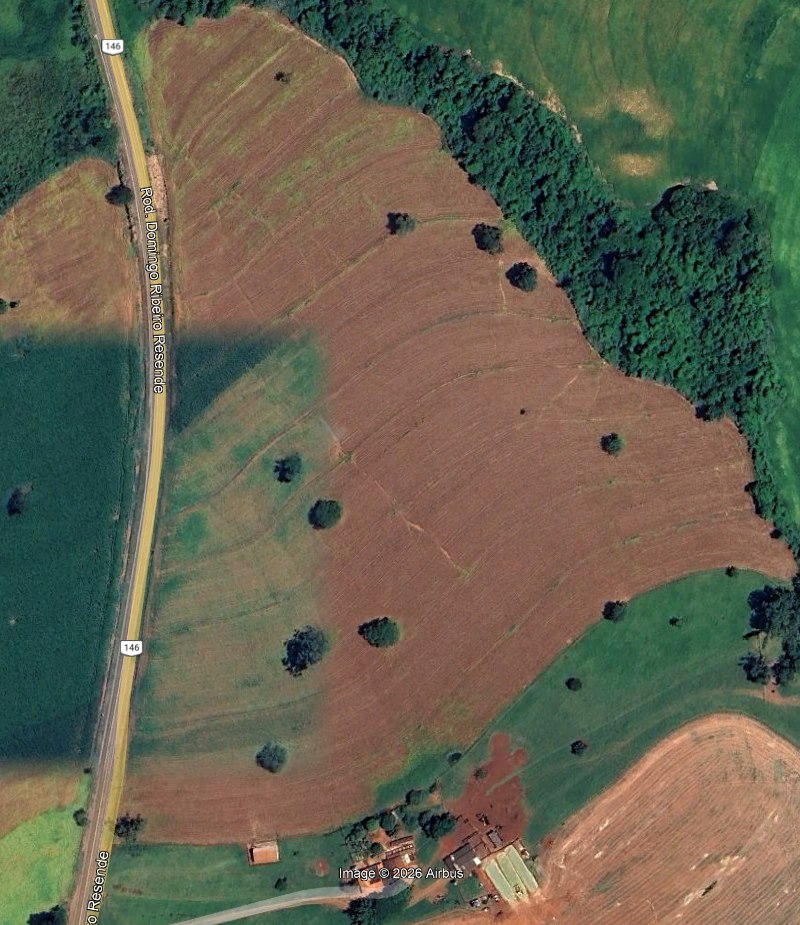

Análise inicial do terreno via imagem de satélite — **1. Análise inicial do terreno** Antes de qualquer voo, o terreno é analisado remotamente para entender a área, o acesso e os primeiros pontos de atenção.

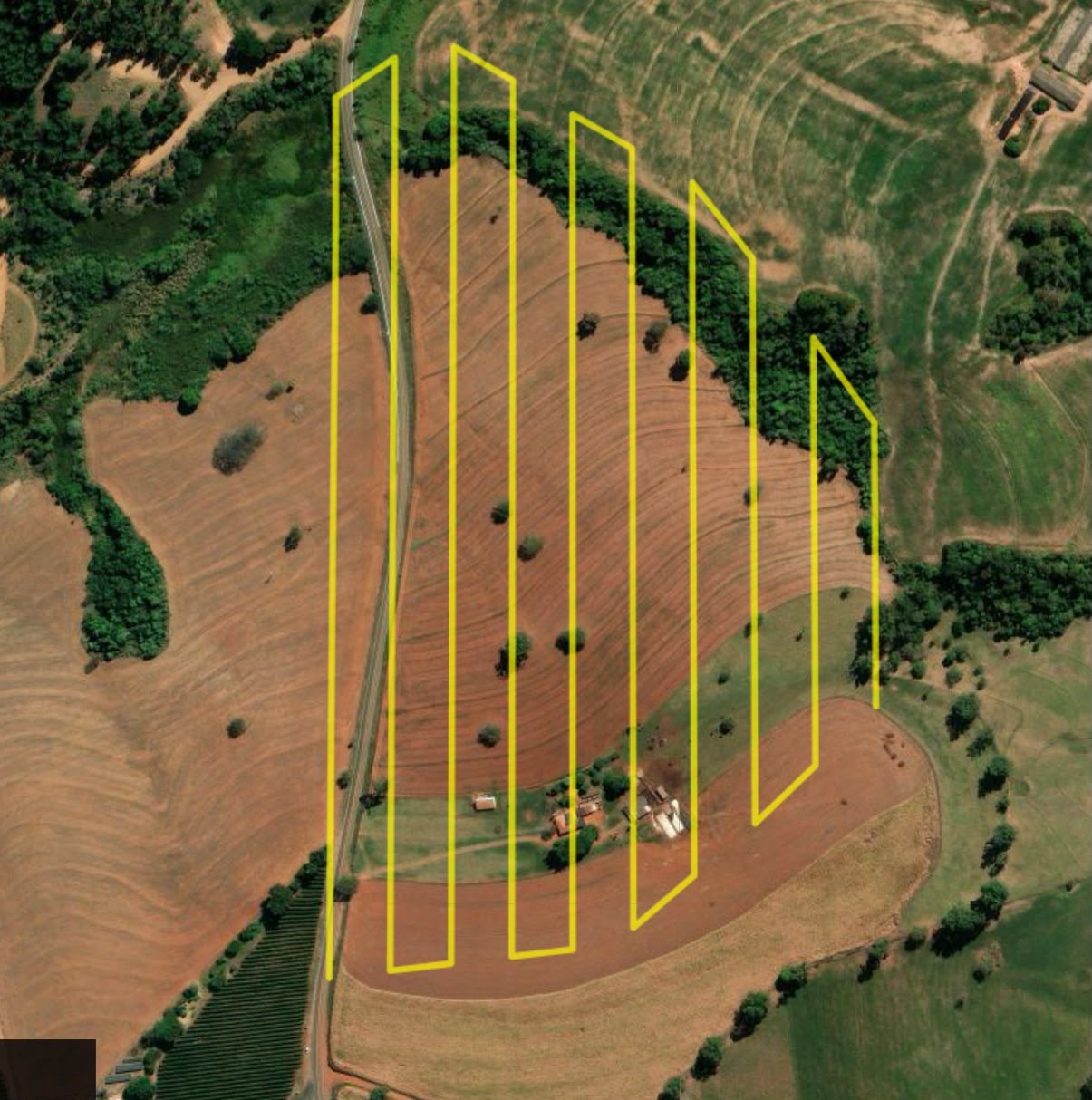

Planejamento de voo com as faixas de sobrevoo do drone — **2. Planejamento de voo** Definimos a altura de voo e o nível de qualidade e precisão de acordo com o tipo de projeto e sua finalidade.

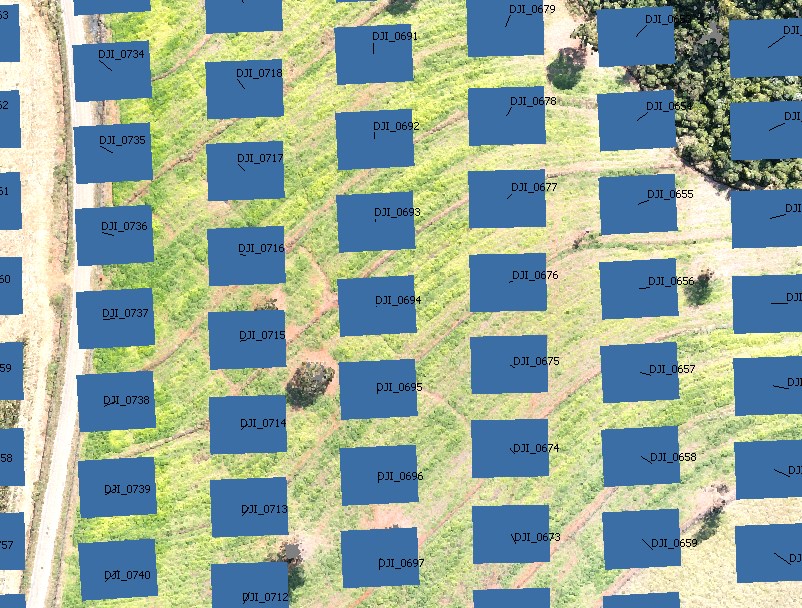

Processamento das fotos aéreas capturadas no voo — **3. Processamento dos dados** As centenas de fotos capturadas em campo são processadas, gerando a nuvem de pontos e o modelo 3D do terreno.

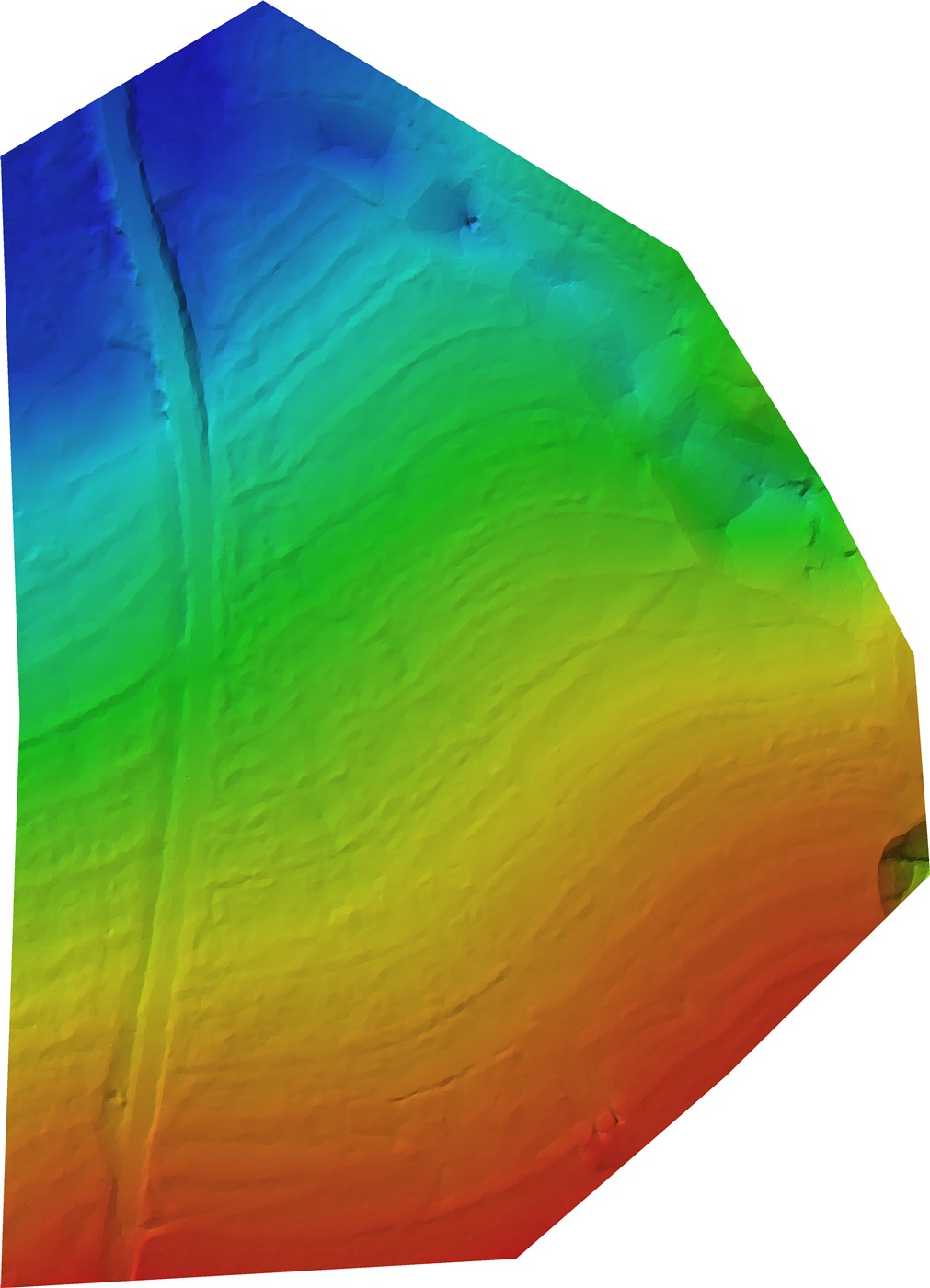

Modelo digital de elevação colorido por faixa de altitude — **4. Modelo digital de elevação** O relevo é traduzido em um modelo digital de elevação (MDE), com cada cor representando uma faixa de altitude.

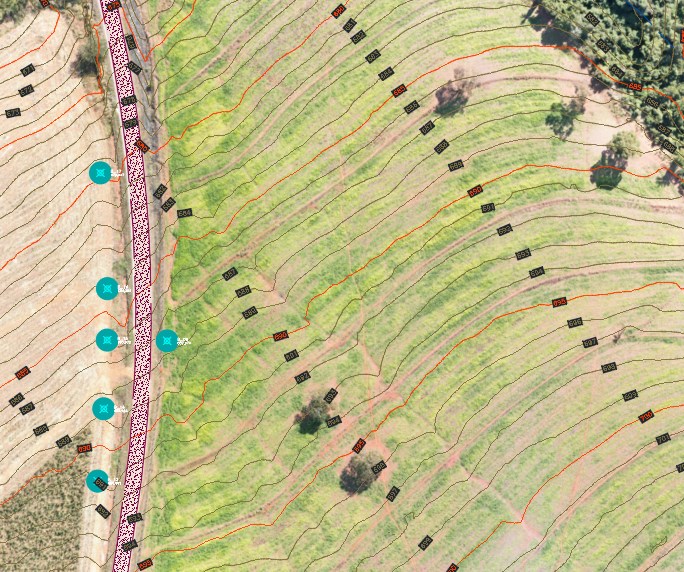

Curvas de nível extraídas do modelo de elevação, com vetorização de vias e construções — **5. Curvas de nível** Do modelo de elevação são extraídas as curvas de nível, junto com a vetorização de estradas, vias e construções existentes na propriedade.

Ortofoto final da área com resolução centimétrica — **6. Ortofoto centimétrica** O resultado final: uma ortofoto de altíssima resolução de toda a área, pronta para uso em projetos técnicos.

Aplicação

Da topografia à contenção de erosão

A topografia gerada por esse levantamento foi usada no projeto de implantação de micro barragens, feitas para dissipar a energia da água drenada no terreno e evitar erosões nas plantações. Os mesmos dados também serviram de base para o projeto de terraços agrícolas, reduzindo o escoamento superficial e protegendo o solo cultivado.
